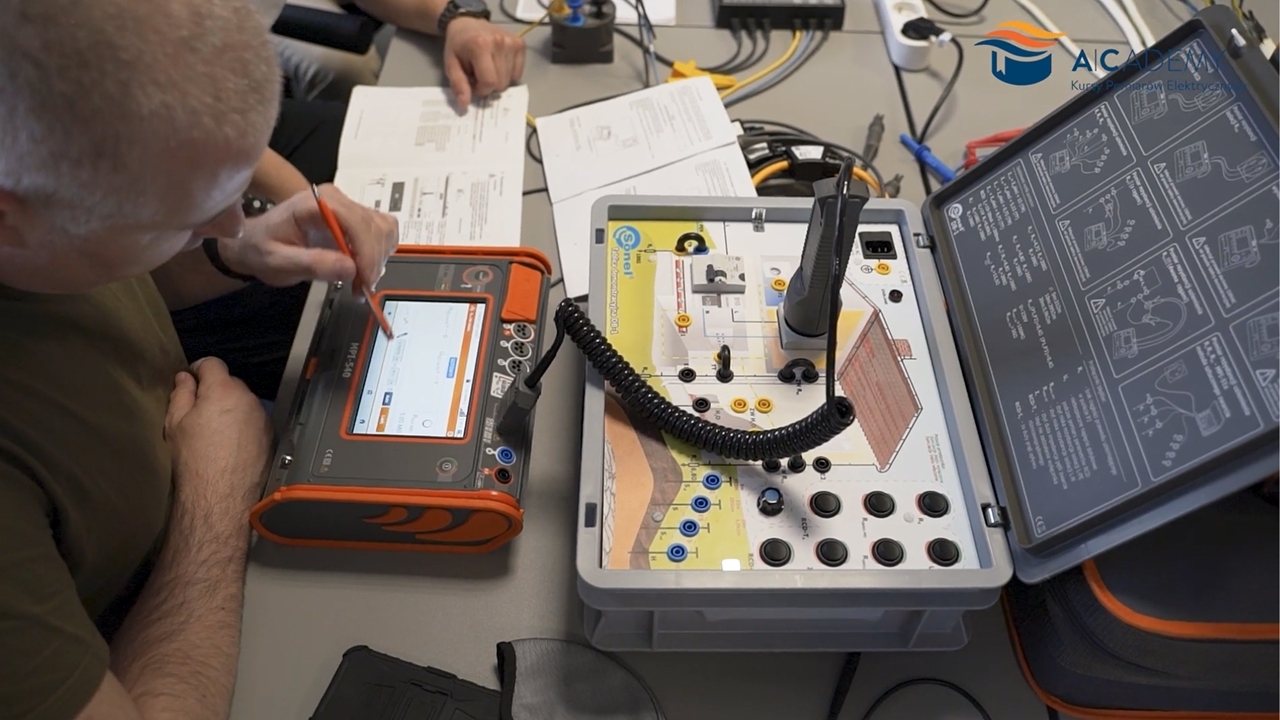

Dobór przewodów i urządzeń zabezpieczających opiera się na danych o układzie zasilania oraz wynikach pomiarów instalacji. W praktyce łączy się analizę obwodów, weryfikację zabezpieczeń nadprądowych i różnicowoprądowych oraz sprawdzenie warunków ochrony przeciwporażeniowej.

Jakie informacje są potrzebne do doboru przewodów?

W pracy z instalacjami omawia się rodzaje i oznakowanie kabli oraz przewodów. Na etapie przygotowania określa się także układ sieci oraz sposób zasilania odbiorników, bo od tego zależy dobór metody pomiaru i konfiguracji osprzętu.

Jakie pomiary wspierają dobór przewodów elektrycznych?

W analizie obwodów wykonuje się pomiary parametrów zasilania i pracy odbiorników:

• rejestrację napięć i prądów,
• pomiar mocy czynnej, biernej i pozornej,
• ocenę kąta przesunięcia fazowego oraz wyższych harmonicznych,
• analizę poboru mocy i wyznaczenie szczytowych mocy.

Rejestracja prądu w wartości TRMS oraz monitorowanie napięcia w czasie rzeczywistym pozwalają ocenić obciążenie obwodu na podstawie danych pomiarowych.

Jak dobiera się i sprawdza zabezpieczenia instalacji elektrycznych?

W instalacjach omawia się zasady doboru i działania zabezpieczeń nadprądowych oraz różnicowoprądowych. Dobór weryfikuje się pomiarami, które odnoszą się do spodziewanych warunków pracy i uszkodzeń.

Zapisz się na szkolenie pomiarów elektrycznych

Zabezpieczenia nadprądowe a pomiar impedancji pętli zwarcia

Impedancja pętli zwarcia jest mierzona pomiędzy zaciskami zasilającymi odbiornik. Jej wartość wraz z napięciem znamionowym instalacji określa prąd zwarcia, czyli prąd przy zwarciu zacisków zasilających. Celem pomiaru jest sprawdzenie, czy moc wyłączeniowa wyłącznika jest większa niż moc wyliczona z prądu zwarcia. To bezpośrednie połączenie pomiaru z doborem zabezpieczenia.

Dobór wyłączników różnicowoprądowych i ochrona przed porażeniem prądem

Wyłącznik różnicowoprądowy rozłącza obwód po wykryciu nierówności prądu wpływającego i wypływającego. Jest stosowany do ochrony ludzi przy dotyku pośrednim i bezpośrednim oraz ogranicza skutki uszkodzeń, w tym ryzyko pożaru.
W pomiarach spotyka się RCD bezzwłoczne, krótkozwłoczne i selektywne oraz typy AC, A i B. Weryfikacja obejmuje prąd zadziałania i czas zadziałania zależny od prądu różnicowego, a także pomiar napięcia dotykowego i rezystancji przewodu ochronnego.

Jak sprawdzić warunki ochrony przeciwporażeniowej i odgromowej?

Pomiar rezystancji uziemienia służy do określenia największej spodziewanej wartości uziemienia, aby sprawdzić spełnienie warunków ochrony przeciwprzepięciowej, przeciwporażeniowej i odgromowej w kontekście wymagań technicznych. Uzupełnieniem jest pomiar ciągłości połączeń ochronnych i wyrównawczych oraz pomiar rezystancji izolacji, który pozwala wykryć pogarszający się stan instalacji.

Jakie są alternatywy dla „doboru na papierze”?

Alternatywą dla doboru opartego wyłącznie na założeniach jest dobór potwierdzony pomiarami i rejestracją parametrów. W praktyce wykorzystuje się mierniki realizujące pomiary w sieciach TN, TT i IT oraz funkcje automatyzujące sekwencje badań, co ułatwia spójną ocenę wyniku (pozytywny/negatywny) dla charakterystyk zabezpieczeń nadprądowych i RCD.

Procedura krok po kroku: dobór i weryfikacja zabezpieczeń

1. Określ układ sieci i przygotuj konfigurację osprzętu pomiarowego.
2. Zidentyfikuj przewody (rodzaj i oznakowanie) oraz obwody odbiorników.
3. Zarejestruj parametry zasilania: napięcia, prądy, moce, przesunięcie fazowe i harmoniczne.
4. Zmierz impedancję pętli zwarcia i porównaj wynik z wymaganiem dla wyłącznika.
5. Sprawdź RCD: prąd i czas zadziałania oraz napięcie dotykowe.
6. Zmierz uziemienie, ciągłość połączeń ochronnych i rezystancję izolacji.
7. Udokumentuj wyniki w raporcie.
